Токарное приспособление

Токарное приспособление предназначено для обработки тел вращения, зажатых в токарный патрон.

Токарное приспособление крепится на столе 3-х координатного штатива, резцедержатель зажимается рядом с пластиной маховика поперечной подачи.

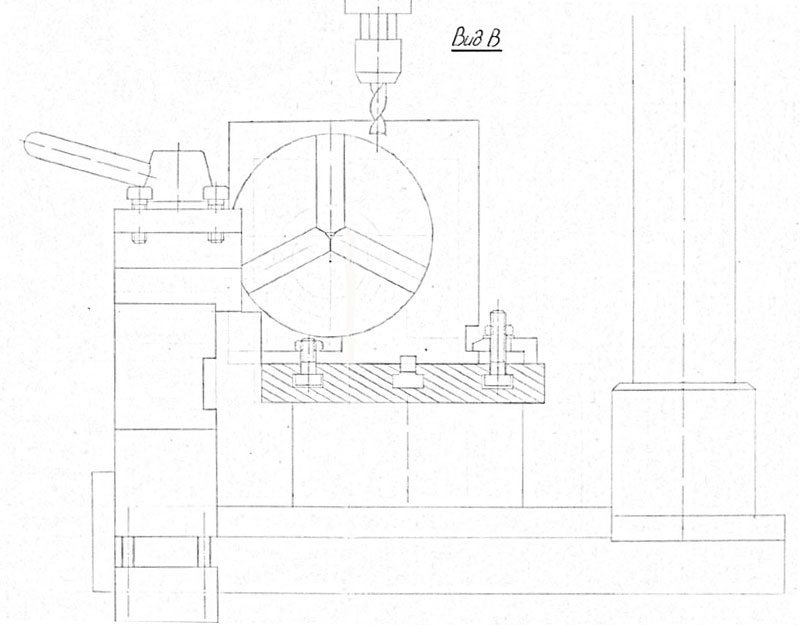

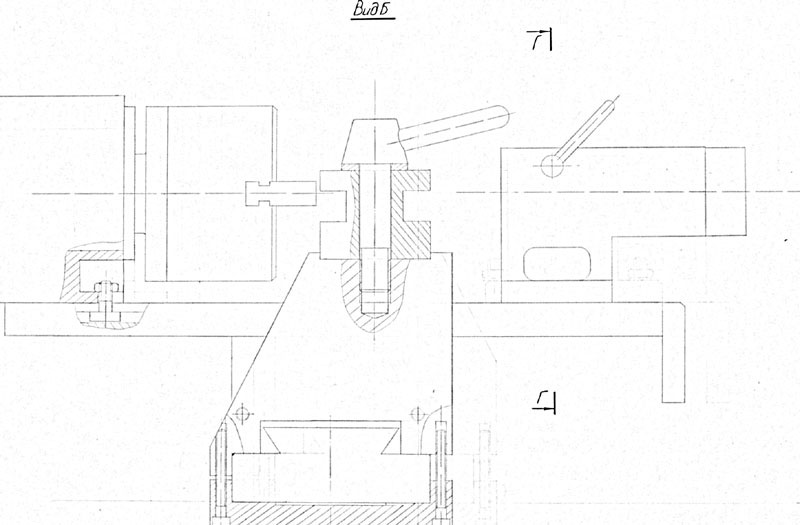

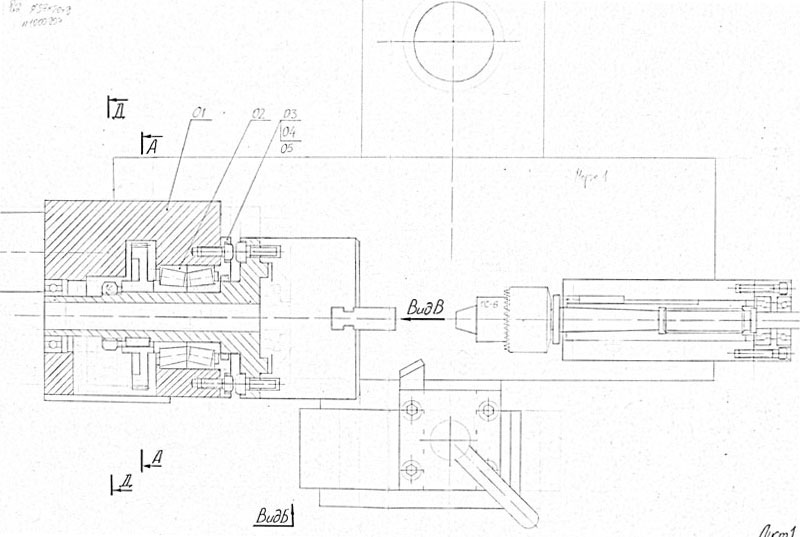

Данный модуль в настоящее время находится в стадии изготовления, поэтому для ознакомления предлагается только рисунок внешнего вида.

Токарное приспособление / Вариант А

увеличить изображение

Напряжение питания (В)	30
Максимальная потребляемая электрическая мощность (Вт)	240
Тип установленного электродвигателя	2 штуки ДПР-720Н1-03
Подшипники патрона	2-а ролико-конических, 1-радиальный
Максимальный вращающий момент (кг*см)	5
Min. частота вращения (об/мин)*	100
Max.частота вращения (об/мин)*	800

Используется только с блоком управления БУ-01 или БУ-02 для станка МШ-2.2 Выключатель питания совмещен с переключателем направления вращения.

Примечание:
*- При использовании штатного блока управления БУ-01.

Токарное приспособление / Вариант Б

увеличить изображение

Напряжение питания (В)	30
Максимальная потребляемая электрическая мощность (Вт)	350
Тип установленного электродвигателя	2 штуки ДП-40-40
Подшипники патрона	2-а ролико-конических, 1-радиальный
Максимальный вращающий момент (кг*см)	12
Min.частота вращения (об/мин)*	100
Max.частота вращения (об/мин)*	800

Используется только с блоком управления БУ-02 для станка МШ-2.2 Выключатель питания совмещен с переключателем направления вращения.

Примечание:
*- При использовании штатного блока управления БУ-02.
