Стол 2-х координатный
2-х координатный стол представляет собой основание с перемещающейся
на нем крестовиной, на которой установлен рабочий стол.
Для устранения зазора в крестовину вставлены регулируемые закаленные и шлифованные планки, а
также стопоры хода. Основание установлено на ножки.
Стол, крестовина и основание сделаны из высококачественной стали С-45А.
Ходовые гайки сделаны из латуни с устройством компенсации зазоров в передаче винт-гайка.
Маховики сделаны из алюминия и отполированы.
Нижний ходовой винт защищен от попадания стружки специальными телескопическими пластинами,
изготовленными из тонкой листовой стали.
Предприятие-изготовитель сохраняет за собой право вносить изменения и дополнения в конструкцию
изделия, не ухудшающие его технические характеристики.

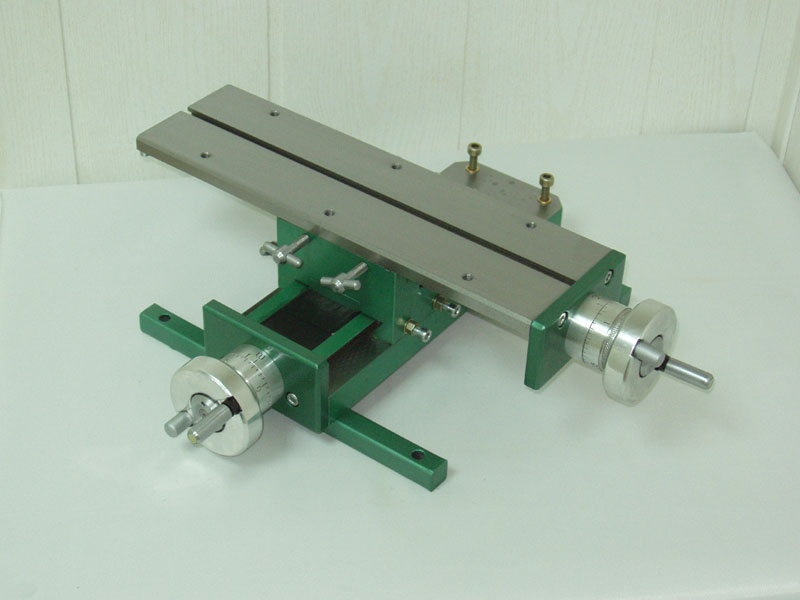

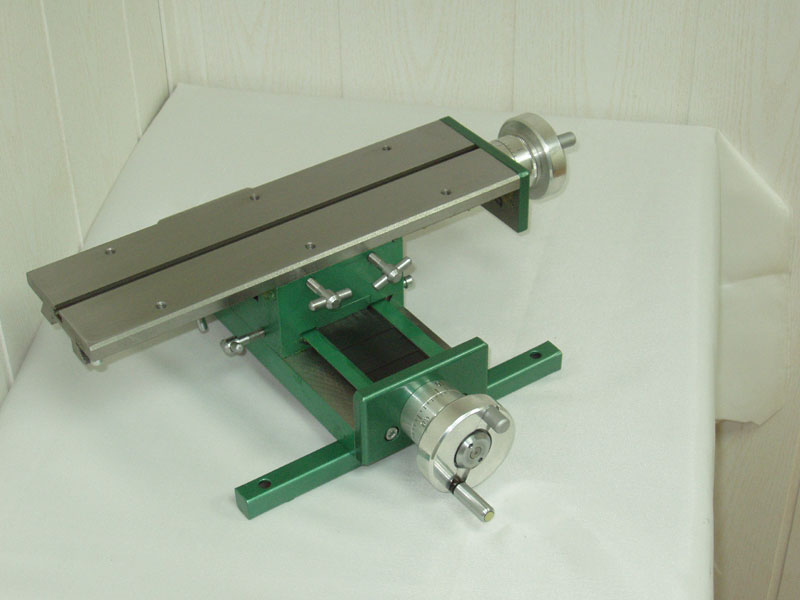

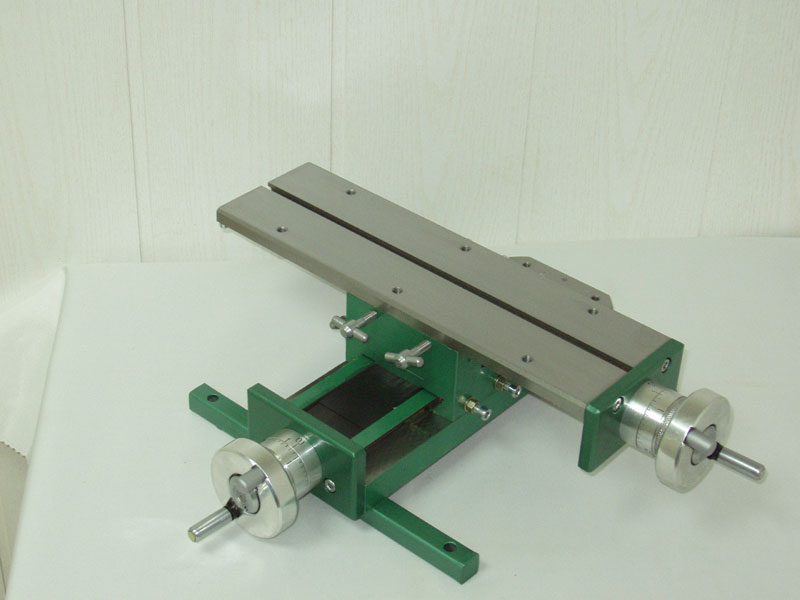

Вариант А
 увеличить изображение |
 увеличить изображение |
| Тип направляющих | Г - образные |
| Цена деления лимба (X;Y) мм. | 0.1 |
| Рабочая поверхность стола | 90мм. x 300мм |
| Подача X, мм. | 210 |
| Подача Y, мм. | 100. |
| Габариты (высота, длина(глубина), ширина), мм. | 100x350x390 |
Ходовые винты крепятся к столу и основанию с помощью подшипников скольжения. Имеется один Т- образный паз 6Н9 и 6 резьбовых отверстий для закрепления заготовки.

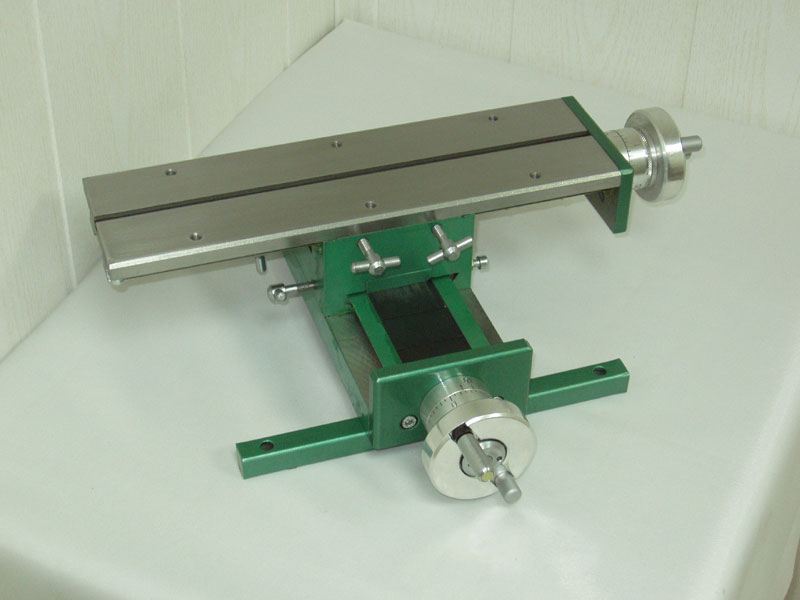

Вариант Б
 увеличить изображение |
 увеличить изображение |
| Тип направляющих | "ласточкин хвост" |
| Цена деления лимба (X;Y;Z) мм. | 0.05 |
| Рабочая поверхность стола | 90мм.x300мм. |
| Подача X, мм. | 210 |
| Подача Y, мм. | 100 |
| Габариты (высота, длина(глубина), ширина), мм. | 100x350x390 |
Ходовые винты крепятся к столу и основанию с помощью 2-х пар радиально-упорных прецизионных подшипников. Имеется один Т-образный паз 6Н9 и 6 резьбовых отверстий для закрепления заготовки.

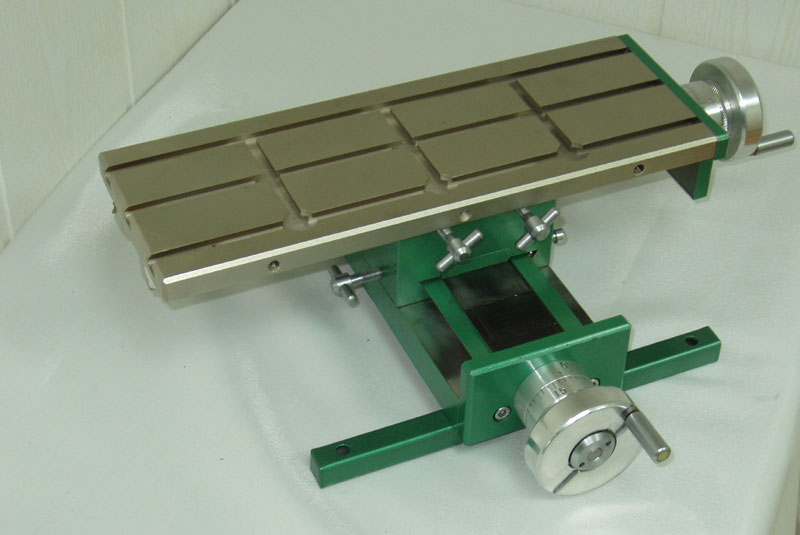

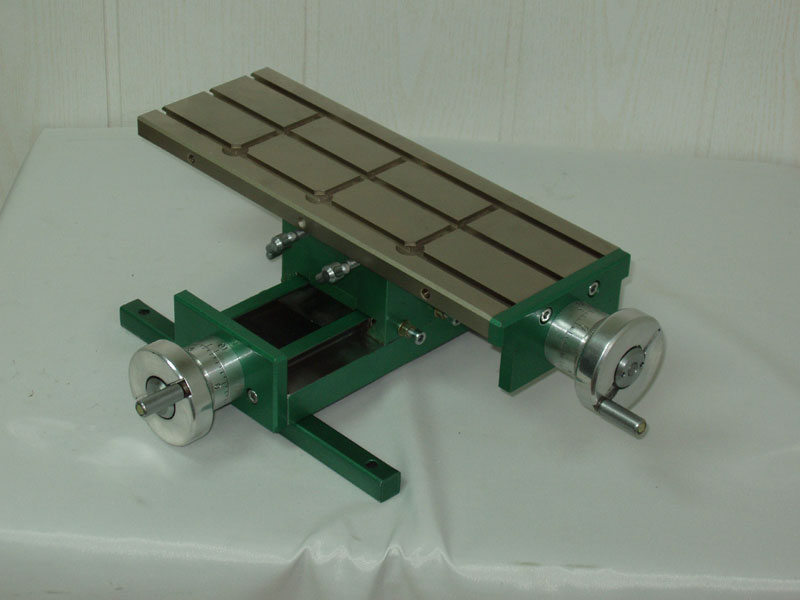

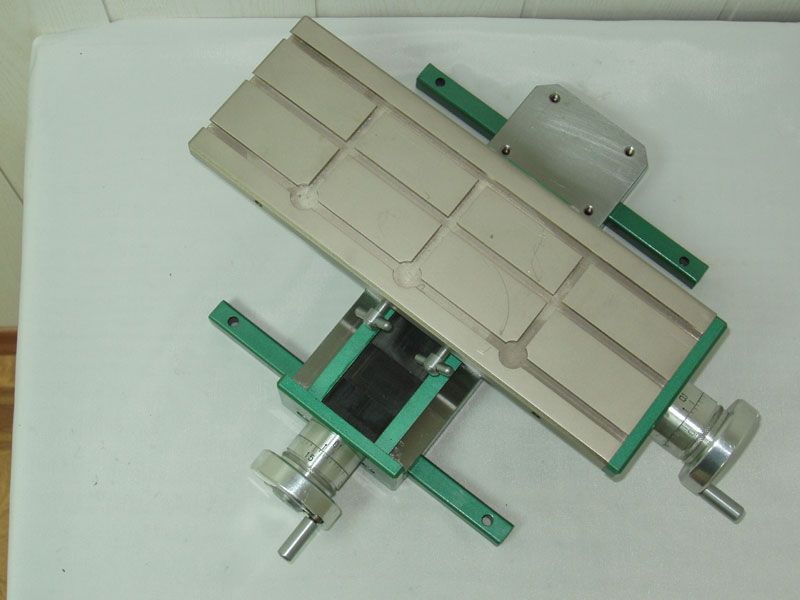

Вариант В
 увеличить изображение |
 увеличить изображение |
 увеличить изображение |
| Тип направляющих | "ласточкин хвост" |
| Цена деления лимба (X;Y;Z) мм. | 0.05 |
| Рабочая поверхность стола | 100мм.x300мм. |
| Подача X, мм. | 210 |
| Подача Y, мм. | 100 |
| Габариты (высота, длина(глубина), ширина), мм. | 106x350x390 |
Ходовые винты крепятся к столу и основанию с помощью 2-х пар радиально-упорных прецизионных подшипников. Имеются три продольных и три поперечных взаимно перпендикулярных Т-образных паза 6Н9 для закрепления заготовки. По бокам стола имеются 6 резьбовых отверстий для установки заготовок.
