Штатив 3-х координатный

Трехкоординатный штатив условно можно разделить на две части: вертикальную и горизонтальную.
Горизонтальная часть представляет собой основание с перемещающейся на нем крестовиной, на которой установлен рабочий стол.
Для устранения зазора в крестовину вставлены регулируемые закаленные и шлифованные планки, а также стопоры хода. Основание установлено на ножки.
Стол, крестовина и основание сделаны из высококачественной стали С-45А.
Ходовые гайки сделаны из латуни с устройством компенсации зазоров в передаче винт-гайка.
Ходовые винты крепятся к столу и основанию с помощью 2-х пар радиально-упорных прецизионных подшипников для вариантов исполнения Б и В.
Маховики сделаны из алюминия и отполированы.
Нижний ходовой винт защищен от попадания стружки специальными телескопическими пластинами, изготовленными из тонкой листовой стали.
Вертикальная часть представляет собой колонну, закрепленную на основании, суппорт, фланец с концентрическим Т-образным пазом, поворотный кронштейн крепления шпиндельной головки, узел быстрой подачи шпиндельной головки.
На колонну с призматическим шпоночным пазом, по которой вертикально перемещается суппорт, болтом сверху прикручена пластина. В этой пластине через втулку установлен ходовой винт вертикальной подачи суппорта.
В суппорте установлена призматическая шпонка, предотвращающая его угловое смещение относительно колонны.
Узел быстрой подачи шпиндельной головки рассчитан для работы с гильзой шпинделя диаметром 26 мм. Гильза в комплект не входит и продается отдельно.
Ходовая гайка изготовлена из латуни марки ЛС-59.
Колонна, ходовой винт изготовлены из высококачественной стали С-45А.
К суппорту крепится фланец с концентрическим Т-образным пазом в котором установлен поворачиваемый на угол + 90 градусов поворотный кронштейн крепления шпиндельной головки.
Основание, стол, колонна, крестовина, вертикальный суппорт изготовлены из стали С-45А. Поворотный корпус - из дюраля Д-16Т.
Предприятие-изготовитель сохраняет за собой право вносить изменения и дополнения в конструкцию изделия, не ухудшающие его технические характеристики.

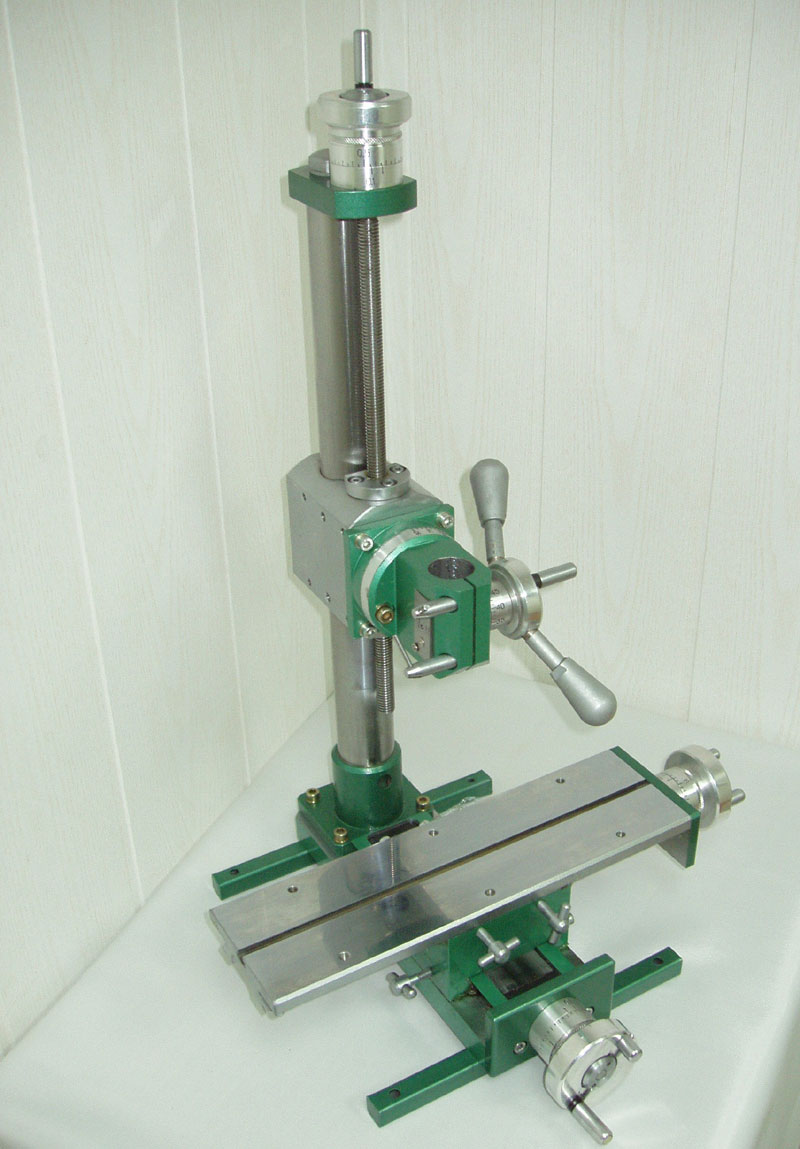

Штатив 3-х координатный / Вариант А

увеличить изображение

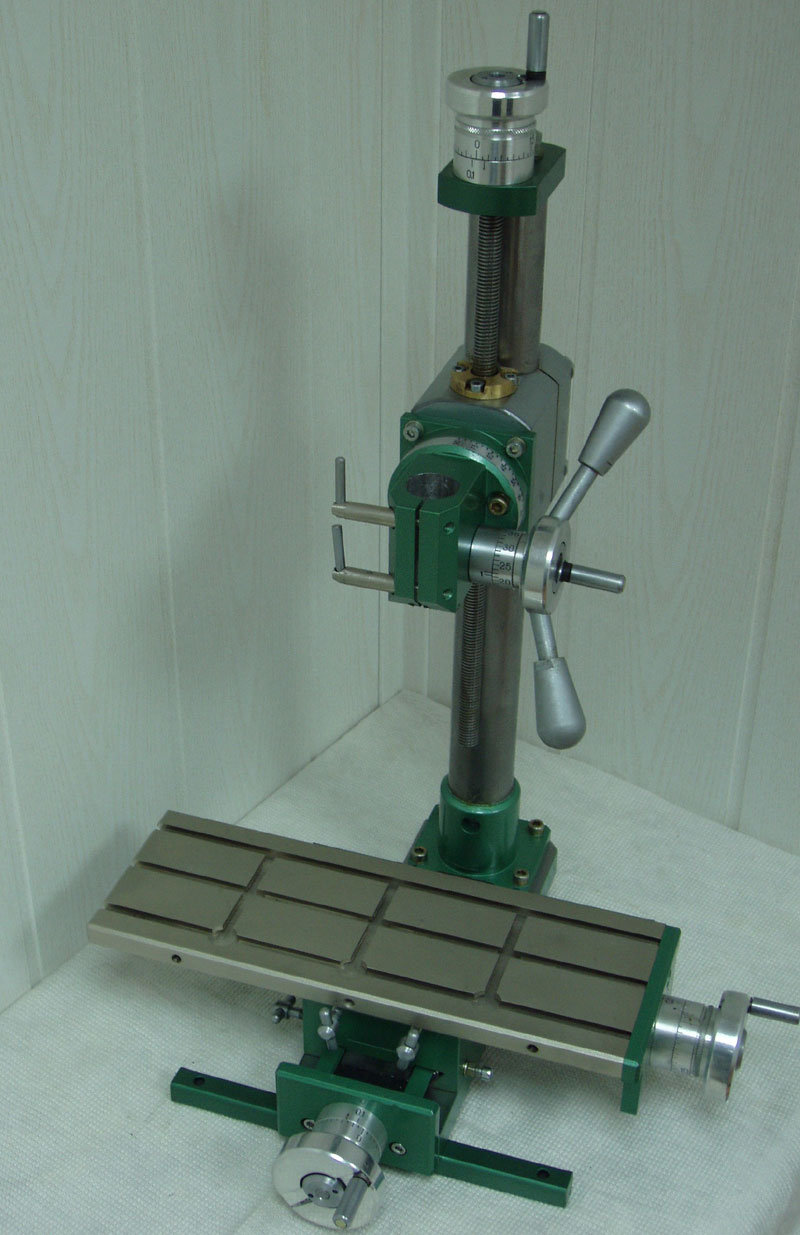

Штатив 3-х координатный / Вариант Б

увеличить изображение

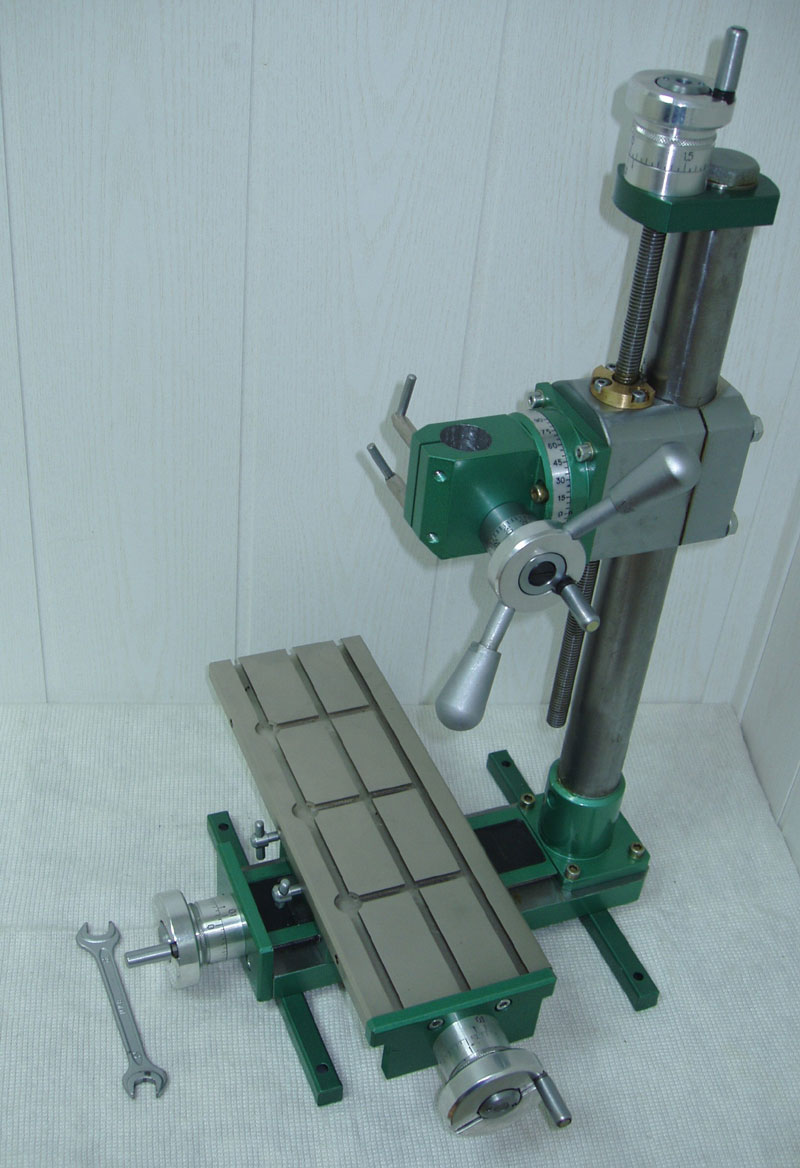

Штатив 3-х координатный / Вариант В
