Блок управления шпиндельной головкой

Блок управления представляет собой трансформаторный блок питания с широтно-импульсной модуляцией и встроенным модулем микропроцессорного управления двигателем.

Переменное напряжение, поступающее от однофазной стандартной сети переменного тока, понижается с помощью трансформатора, выпрямляется диодным мостом, сглаживается фильтрующим конденсатором и передается на модуль микропроцессорного управления двигателем. Модуль управления автоматически определяет тип двигателя и задает ему режим работы в зависимости от положения ручек и кнопок управления, а также состояния электропривода.

Предусмотрен ручной и электронный (для резьбонарезания) реверс, автоматическая система защиты при возникновении нештатных ситуаций.

Блок управления может работать с другими типами электродвигателей постоянного тока, например, в электроотвертках.

Основные функции блока следующие:

микропроцессорное управление двигателем с помощью ШИМ;

автоматическое определение типа двигателя и подбор для него оптимальных характеристик;

возможность плавно регулировать частоту оборотов двигателя с поддержанием постоянной мощности;

возможность защиты и аварийного отключения электродвигателя в случае короткого замыкания , заклинивания ,перегрева (опция);

блок имеет электронную настраиваемую отключаемую муфту , которая выключает двигатель в случае превышения заданного ему усилия (полезна для предотвращения поломки или "срывания" метчика при резьбонарезании , а также при закручивании винтов);

наличие возможности программировать режимы резьбонарезания ;

защита щеток коллектора электродвигателя ;

плавный пуск электродвигателя ;

программа переключения скоростей электродвигателя ;

гальваническая развязка с сетевым питающим напряжением ;

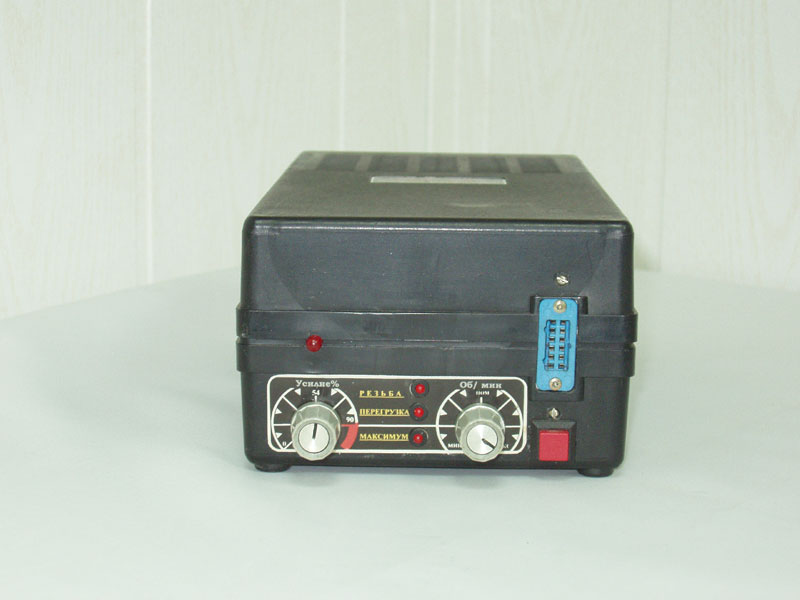

простота в управлении (2 аналоговых регулятора, 1 кнопка и выключатель питания);

светодиодная индикация режимов работы;

возможность поддержания постоянной частоты оборотов в пределах максимальной мощности шпиндельной головки ( то есть, если обороты шпиндельной головки максимальны, блок не сможет поддерживать постоянные обороты, т.к. не будет достаточного запаса мощности у двигателя, но если обороты не максимальны (регулятор оборотов находится не в максимальном положении), то стабилизация оборотов при приложении нагрузки происходит).

Предприятие-изготовитель сохраняет за собой право вносить изменения и дополнения в конструкцию изделия, не ухудшающие его технические характеристики .

По заказам организаций, имеется возможность изготовлять блоки управления электродвигателями для других устройств.

Предприятие также изготавливает вторичные источники электропитания (блоки питания) для устройств бытового назначения. Примеры выпускаемой продукции можно посмотреть здесь.

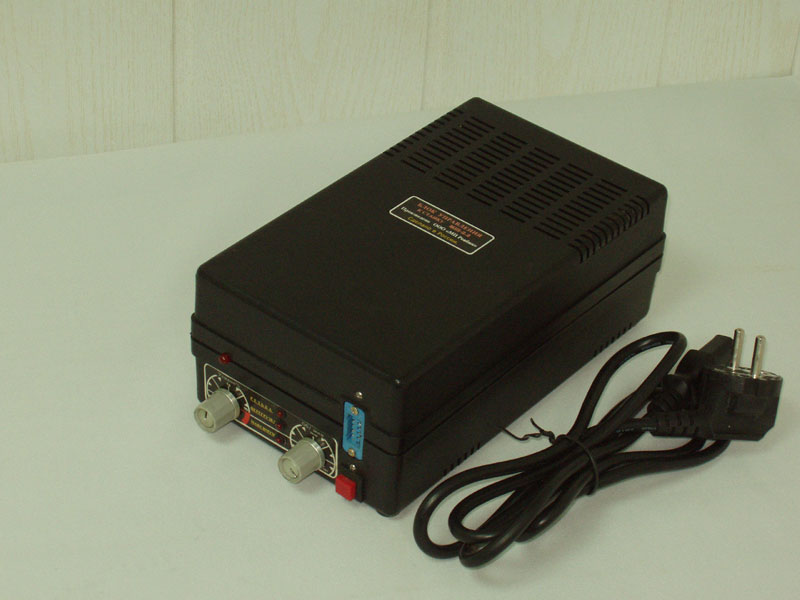

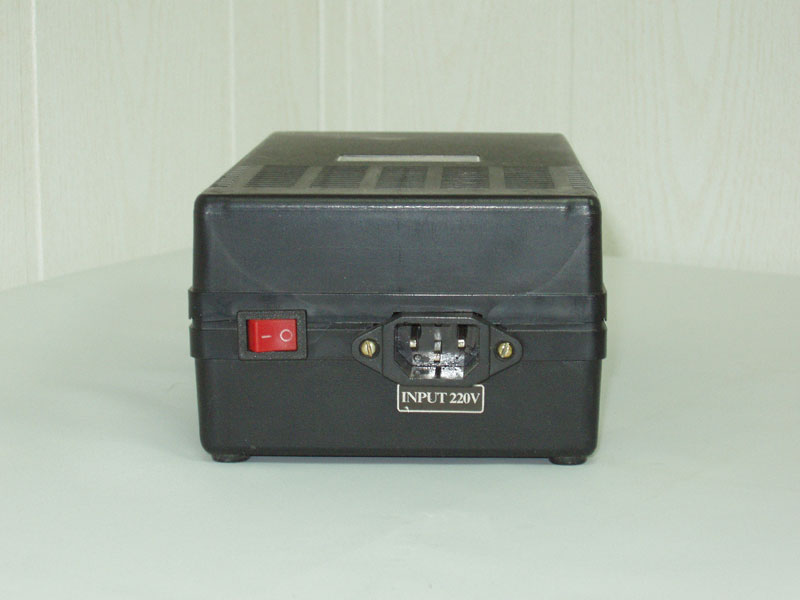

Блок управления / Вариант А

увеличить изображение

Модель	БУ-01
Входное напряжение	220 В, 50-60 Гц
Выходное напряжение	30 В, ШИМ
Максимальная мощность	250 Вт

Блок управления / Вариант Б

увеличить изображение

Модель	БУ-02
Входное напряжение	220 В, 50-60 Гц
Выходное напряжение	30 В, ШИМ
Максимальная мощность	320 Вт
