Поворотный стол / делительная головка
 увеличить изображение |
 увеличить изображение |
 увеличить изображение |

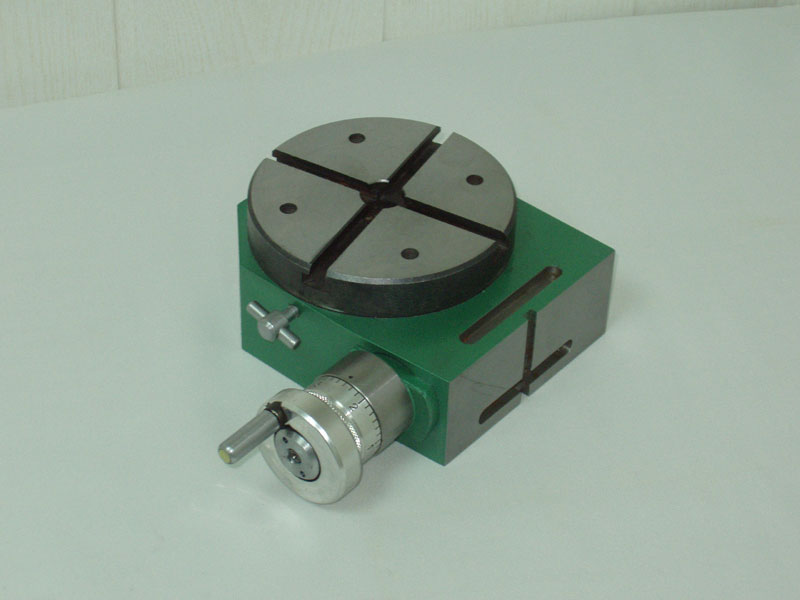

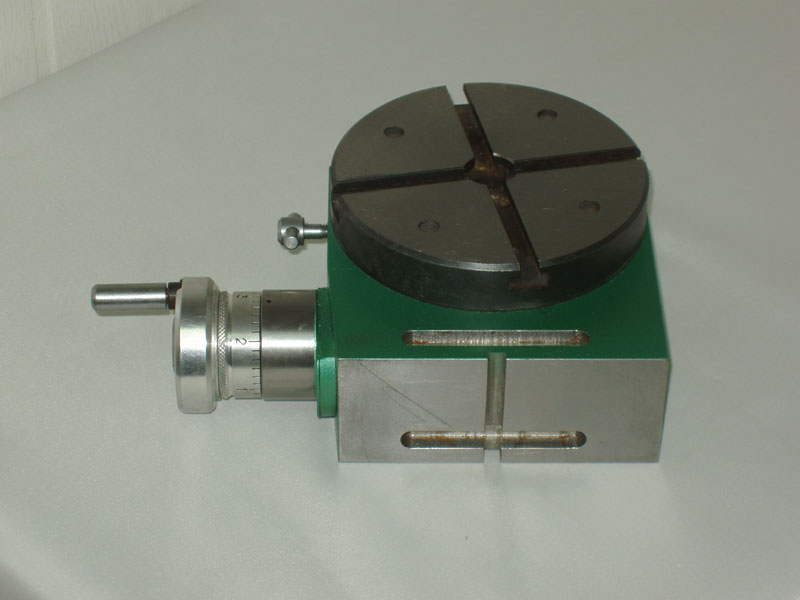

Модель ПС-001, ПС-002.
Диаметр стола - 120 мм.Цена деления лимба - 10 минут.
Поверхность стола - шлифованная с концентрическими окружностями для установки токарного патрона.
Материал стола - каленая сталь ХВГ.
2-взаимно перпендикулярных Т-образных паза, 4 резьбовых установочных отверстия.
Стопор поворота стола.
Полированные маховики.
Большой круговой лимб (360 градусов) - опция.
Стол установлен на основании при помощи упорного и ролико-конического подшипников.
Червяк установлен на 2-х радиально-упорных и одном радиальном подшипнике.
Предусмотрена возможность выбора люфта между червяком и червячным колесом.
Корпус изготовлен из стали С-30.

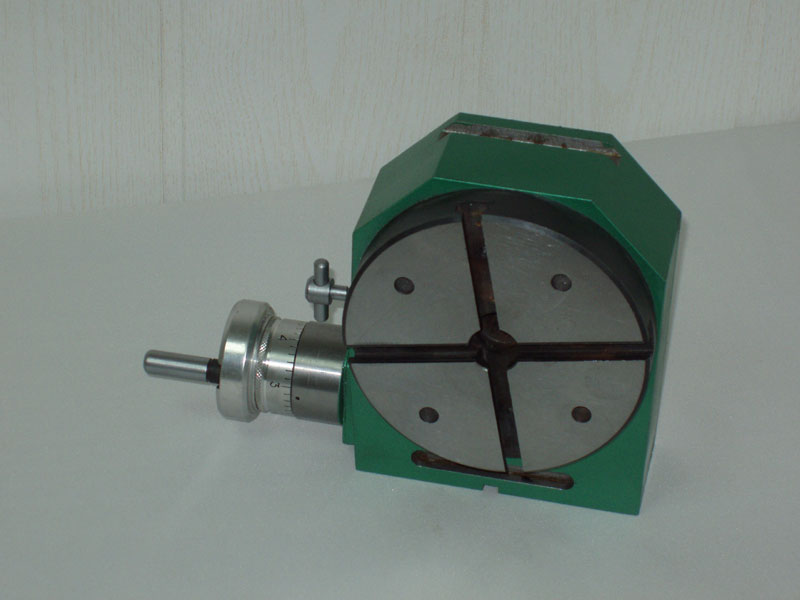

Стол можно устанавливать на станок МШ-2.2 и горизонтально, и вертикально, при этом он работает
как делительная головка.
Предприятие-изготовитель сохраняет за собой право вносить изменения и дополнения в конструкцию
изделия, не ухудшающие его технические характеристики.
