Шаговые двигатели серии 57BYGH



Общие характеристики типов двигателей:
Точность шага+/- 5%
Температура нагрева двигателя80°С мах
Температурный диапазон эксплуатации-20...+50°С
Сопротивление изоляции100МΏ Min 500V DC
Диэлектрические испытания500V АС 1 мин
Радиальное биение вала двигателя0,02 мм Мах (450 г нагрузка)
Осевое биение вала двигателя0,08 мм Мах (450 г нагрузка)


Тип модели шагового двигателя Величина полного шага, град Длина двигателя, мм Крутящий момент, кгс*см Кол-во выводов, шт Рабочий ток обмотки, А Сопр. обмотки, Ом Инд. обмотки, мГн Момент инерции ротора, г*см2 Момент удерж., г*см Вес двигателя, г
57BYGH001 1,8 41 4,0 4 0,6 12 20 135 250 420
57BYGH403 1,8 54 9,8 4 2,5 1,1 3,6 260 400 600
57BYGH601 1,8 76 15,0 4 1,4 4,2 15 460 700 1000
57BYGH604 1,8 76 13,0 6 3,0 1,0 2,1 460 700 1000
57BYGHM604 0,9 76 18,0 4 2,8 1,13 3,6 460 680 1000
57BYGH806 1,8 115 22,0 8 4,2 1,0       1500

Габаритные размеры

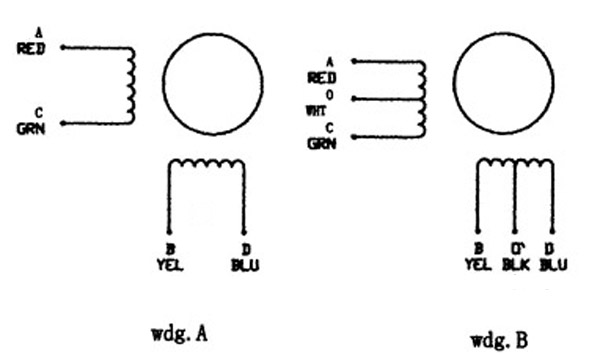

Схема подключения
